Un ralenti qui plonge à l’arrêt, un léger trou quand on réaccélère après avoir levé le pied, parfois un calage au feu rouge : ces trois symptômes réunis pointent presque toujours vers la même pièce, le boîtier papillon. C’est l’une des rares interventions moteur qui reste accessible avec un tournevis, un chiffon non pelucheux et une bombe de nettoyant adapté.
Le piège, c’est l’étape d’après. Beaucoup d’automobilistes nettoient correctement leur corps papillon, remontent tout, redémarrent, et retrouvent un ralenti aussi instable qu’avant. Rien n’a été mal fait : il manque simplement le réapprentissage du calculateur, une manipulation de quelques minutes que la plupart des tutoriels passent sous silence.
En bref
- Symptômes typiques : ralenti instable, à-coups à faible charge, démarrage capricieux, voyant moteur, parfois mode dégradé.
- Un nettoyage maison coûte le prix d’une bombe de nettoyant (environ 10 à 15 €), contre 50 à 150 € en garage.
- Ne jamais gratter le volet ni noyer la pièce de produit : le revêtement de surface se détruit facilement.
- Après remontage, un réapprentissage des valeurs d’adaptation est presque toujours nécessaire.
- Si le défaut vient du moteur électrique ou du capteur de position, le nettoyage ne servira à rien : il faut remplacer.
Le rôle du boîtier papillon, et pourquoi il s’encrasse
Le boîtier papillon est le robinet d’air du moteur. Il est placé juste avant le collecteur d’admission et contient un volet circulaire qui pivote pour laisser passer plus ou moins d’air. Sur la quasi-totalité des véhicules produits depuis le début des années 2000, ce volet n’est plus relié à la pédale par un câble : il est piloté par un petit moteur électrique, lui-même commandé par le calculateur en fonction de la position de la pédale d’accélérateur. On parle alors de papillon motorisé.
Cette gestion électronique apporte un vrai gain de précision : le calculateur peut refermer l’admission même pied au plancher, ce dont l’antipatinage et le contrôle de stabilité ont besoin pour fonctionner. Elle a aussi une conséquence directe sur l’entretien. Le boîtier ne se contente pas d’ouvrir et de fermer, il gère des micro-positions au millimètre près pour tenir le ralenti. Le moindre dépôt sur le pourtour du volet fausse ce dosage.
Et les dépôts arrivent forcément. L’air d’admission passe par un circuit qui reçoit les vapeurs d’huile du reniflard de carter et, sur beaucoup de moteurs, les gaz recyclés par la vanne EGR. Ce mélange de calamine et d’huile se dépose lentement en une couche noire et grasse à l’intérieur du conduit. Sur un usage urbain, avec beaucoup de trajets courts et peu de montée en température, l’encrassement va nettement plus vite.
Les symptômes d’un boîtier papillon encrassé
Un ralenti instable, c’est le signe numéro un
C’est le symptôme le plus caractéristique, parce qu’au ralenti le volet est presque fermé et que la section de passage restante est minuscule. Quelques dixièmes de millimètre de calamine suffisent à modifier le débit d’air de façon significative. Concrètement, le régime oscille au lieu de rester stable, il plonge brièvement quand on relâche l’accélérateur ou quand la climatisation s’enclenche, et dans les cas avancés le moteur cale à l’arrêt.
Un détail à noter : le calculateur compense l’encrassement pendant des mois avant que vous ne remarquiez quoi que ce soit. Il ouvre progressivement le volet un peu plus que la valeur théorique pour retrouver le bon débit. Les symptômes n’apparaissent que le jour où il arrive au bout de sa plage de correction. C’est pour cette raison que la dégradation semble soudaine alors que le processus est lent.
Des à-coups et un temps de réponse mou
À faible charge, typiquement en ville entre 1 500 et 2 000 tr/min, le moteur donne des à-coups ou marque un temps mort à la réaccélération. La sensation est celle d’une pédale qui répond avec un léger retard, puis d’une reprise un peu brutale. À plein gaz, en revanche, tout redevient normal : le volet est grand ouvert et la couche de dépôt ne gêne plus le passage de l’air. Ce contraste entre faible charge dégradée et pleine charge correcte est un indice fort.
Voyant moteur et mode dégradé
Quand l’écart entre la position commandée et la position réellement mesurée devient trop grand, le calculateur allume le voyant moteur. Sur un défaut électrique franc, il bascule en mode dégradé : le volet se place en position de sécurité, souvent légèrement entrouverte, et la puissance est bridée. La voiture roule encore, mais lentement et sans reprise. Ce mode existe pour vous permettre de rejoindre un garage, pas pour continuer à rouler des semaines. Une insertion sur autoroute sans accélération disponible est un vrai risque.
Vérifier que c’est bien le papillon
Le ralenti instable et les à-coups sont partagés par plusieurs pannes d’admission. Avant de démonter quoi que ce soit, une lecture des codes défaut avec une prise OBD vous fera gagner du temps. Les codes qui orientent vers le boîtier sont notamment le P0121 (problème de performance du capteur de position de papillon A), le P2135 (incohérence de tension entre les capteurs de position A et B) et le P0638 (commande de papillon, signal improbable).
Attention à l’interprétation. Un P0121 ou un P2135 signalent un problème de capteur, pas d’encrassement. Dans ce cas, nettoyer ne résoudra rien et il faudra remplacer le boîtier, la plupart des modèles récents intégrant le capteur de façon non démontable. L’encrassement pur, lui, ne génère souvent aucun code, ou seulement un code de mélange trop pauvre ou trop riche. Autrement dit, une absence de code défaut avec un ralenti instable est plutôt en faveur du nettoyage.
Deux autres pièces donnent des symptômes voisins et méritent d’être écartées : le débitmètre d’air, qui provoque plutôt une perte de puissance franche en charge, et la vanne EGR bloquée ouverte, qui donne un ralenti irrégulier accompagné de fumée. Le contrôle le plus parlant reste visuel : déclipsez le manchon d’admission en amont du boîtier et regardez à l’intérieur. Un conduit tapissé de noir gras avec un liseré de calamine sur le pourtour du volet, le diagnostic est fait.

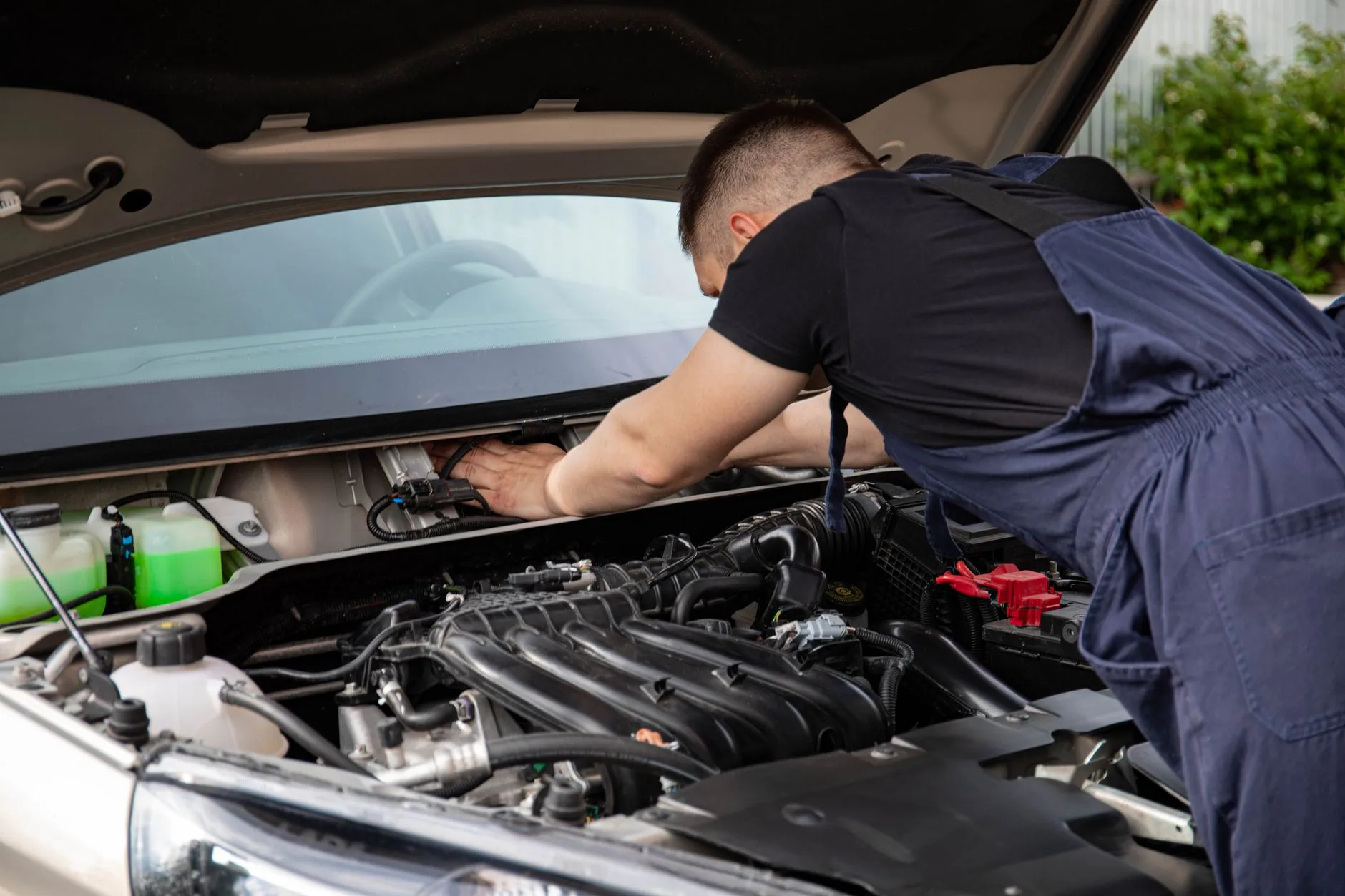

Nettoyer le boîtier papillon étape par étape
Comptez trente à soixante minutes selon l’accessibilité, moteur froid et batterie débranchée sur les modèles où la procédure du constructeur le demande. Il vous faut un nettoyant spécifique boîtier papillon (pas un nettoyant frein), un chiffon microfibre, une vieille brosse à dents souple et éventuellement un jeu de tournevis Torx.
- Déposez le cache moteur, puis le manchon d’admission en desserrant son collier. Débranchez le connecteur électrique du boîtier en appuyant sur son ergot, sans forcer sur les fils.
- Si l’accès le permet, déposez le boîtier en retirant ses quatre vis. Le nettoyage hors véhicule est bien plus efficace, et il évite que le produit ne coule vers le collecteur.
- Pulvérisez le nettoyant sur le chiffon plutôt que directement dans le conduit, puis essuyez le pourtour intérieur et les deux faces du volet.
- Ouvrez le volet à la main très délicatement, ou pas du tout sur un papillon motorisé dont le mécanisme n’apprécie pas d’être forcé. En cas de doute, nettoyez ce qui est accessible sans manipuler le volet.
- Insistez à la brosse souple sur le liseré de dépôt le long du bord du volet : c’est précisément lui qui perturbe le ralenti.
- Laissez sécher cinq à dix minutes, vérifiez qu’aucune fibre de chiffon ne reste dans le conduit, remontez, rebranchez le connecteur puis la batterie.
Une démonstration en vidéo permet de bien visualiser le démontage du manchon et le geste de nettoyage, notamment pour repérer où se situe le connecteur selon les motorisations.
Les erreurs qui transforment un entretien en réparation
La première est de confondre nettoyage et décapage. L’intérieur de nombreux boîtiers reçoit un revêtement de surface, souvent à base de molybdène, destiné à limiter l’adhérence des dépôts et les frottements du volet. Un grattage au tournevis, une lame ou une brosse métallique l’arrache définitivement. Le boîtier ressort brillant, s’encrasse deux fois plus vite ensuite, et le volet finit par accrocher. L’objectif n’est pas un état neuf, c’est un volet qui bouge librement.
La deuxième erreur concerne le produit. Le nettoyant frein dégraisse très bien mais n’est pas formulé pour cet usage et sa compatibilité avec les joints et les plastiques d’admission varie selon les marques. Le WD-40 multi-usages est encore plus à éviter : il laisse un film lubrifiant dans l’admission, exactement ce dont vous cherchez à vous débarrasser. Un aérosol dédié boîtier papillon coûte une dizaine d’euros et évite ces mauvaises surprises.
La troisième est la quantité. Vaporiser généreusement dans le conduit envoie du produit vers le capteur de position, les joints et le collecteur, où il peut provoquer un démarrage difficile voire un dégât sur le capteur. Le chiffon imbibé reste la bonne méthode. Enfin, ne démarrez pas immédiatement après l’aspersion : laissez le solvant s’évaporer.
Le réapprentissage, l’étape que presque tout le monde saute
Voici le point qui explique la majorité des nettoyages jugés inefficaces. Pendant les mois d’encrassement progressif, le calculateur a mémorisé des valeurs d’adaptation qui compensent la couche de dépôt. Il a appris à ouvrir le volet un peu plus que la normale pour obtenir le débit d’air correct au ralenti. Une fois le boîtier propre, ces valeurs deviennent fausses dans l’autre sens : le calculateur envoie trop d’air, le ralenti monte trop haut ou devient erratique.
Le réapprentissage du boîtier papillon consiste à effacer ces valeurs et à laisser le calculateur redécouvrir la position fermée de référence et la course du volet. La procédure dépend du constructeur, ce qui explique la confusion sur le sujet.
Sur beaucoup de véhicules, il suffit de mettre le contact sans démarrer et d’attendre une dizaine de secondes en écoutant le boîtier effectuer son cycle d’initialisation, un petit bruit de moteur électrique, puis de démarrer et de laisser tourner au ralenti trois à cinq minutes sans toucher à l’accélérateur, jusqu’à la mise en route du ventilateur. Sur d’autres, notamment plusieurs modèles Renault et certains groupes VAG, une procédure spécifique via une valise de diagnostic est indispensable. Les outils OBD grand public un peu évolués proposent d’ailleurs une fonction dédiée de réinitialisation des adaptations papillon. Un simple effacement du voyant moteur ne suffit pas : effacer les codes et réinitialiser les adaptations sont deux opérations différentes.
Si le ralenti reste instable après un réapprentissage correct, le nettoyage n’était pas la solution. Il faut alors chercher du côté d’une prise d’air parasite sur un durit d’admission, d’un capteur de position en fin de vie ou de l’EGR.
Nettoyer ou remplacer : les prix à connaître
| Intervention | Prix constaté | Remarque |
|---|---|---|
| Nettoyage soi-même | 10 à 15 € | Coût d’une bombe de nettoyant, 30 à 60 minutes de travail |
| Nettoyage en garage | 50 à 150 € | Main-d’œuvre incluse, réapprentissage normalement compris |
| Boîtier papillon neuf (pièce) | 100 à 300 € | Très variable selon le modèle et la marque |
| Remplacement complet en garage | 200 à 300 € | 1 à 2 heures d’intervention en moyenne |
La logique est simple : tant que le défaut se limite à l’encrassement, le nettoyage règle le problème pour une fraction du prix. Dès qu’un code défaut pointe le capteur de position ou le moteur électrique du volet, le remplacement s’impose, car ces éléments ne sont pas fournis séparément sur la majorité des boîtiers récents. Avant d’acheter, vérifiez que la référence correspond exactement à votre motorisation : deux boîtiers physiquement identiques peuvent avoir des capteurs calibrés différemment.
Espacer l’encrassement
Aucun boîtier ne reste propre indéfiniment, mais le rythme dépend beaucoup de l’usage. Les trajets exclusivement courts, moteur jamais vraiment chaud, sont le pire scénario : les vapeurs d’huile se condensent au lieu d’être brûlées. Insérer régulièrement un trajet plus long à régime soutenu limite nettement les dépôts.
Le reste tient à l’entretien courant. Une huile respectée en grade et en périodicité produit moins de vapeurs au reniflard, un filtre à air remplacé dans les temps évite de faire passer des particules dans l’admission, et une EGR en bon état envoie moins de suie vers le boîtier. Dans la pratique, un contrôle visuel tous les 60 000 km environ, lors d’une révision, permet d’intervenir avant que le ralenti ne se dégrade. Cela prend cinq minutes une fois le manchon déclipsé, et c’est bien plus confortable que de découvrir le problème en calant à un feu.
