À quoi sert un alternateur et pourquoi est-il indispensable ?
L’alternateur est un élément fondamental du système électrique automobile. Il permet de produire l’électricité nécessaire au fonctionnement du véhicule tout en assurant la recharge de la batterie pendant que le moteur tourne. Sans lui, la batterie se viderait rapidement et l’ensemble des équipements électriques deviendrait inopérant.
Comprendre un schéma d’alternateur est donc essentiel, que ce soit pour un diagnostic de panne, un remplacement ou un branchement d’alternateur après intervention mécanique. Le schéma électrique d’un alternateur permet de visualiser précisément les connexions, les flux électriques et le rôle de chaque composant dans le circuit de charge.
Principe de fonctionnement d’un alternateur automobile

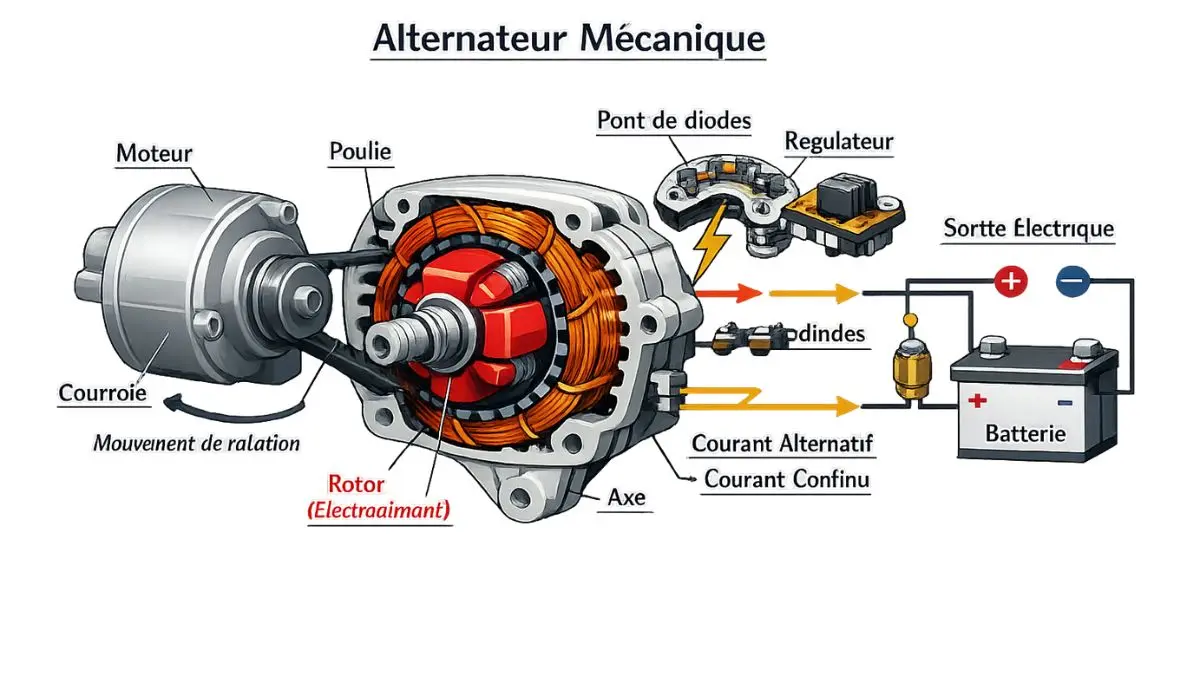

Le principe de base repose sur la transformation de l’énergie mécanique en énergie électrique. Le moteur entraîne l’alternateur via une courroie d’accessoires. À l’intérieur, le rotor tourne dans le stator, générant un courant alternatif. Ce courant est ensuite redressé par un pont de diodes afin d’obtenir un courant continu exploitable par le véhicule.
Le régulateur de tension, intégré ou externe selon les modèles, maintient une tension stable autour de 14 volts. Sur un alternateur schéma, ces éléments sont clairement identifiables et permettent de comprendre comment l’électricité circule jusqu’à la batterie et les différents consommateurs.
Pour aller plus loin, consultez aussi notre guide sur Moteur BMW N47.
Comprendre un schéma d’alternateur avant le branchement
Avant toute opération, l’analyse du schéma alternateur correspondant au véhicule est indispensable. Chaque constructeur peut adopter une architecture légèrement différente, notamment sur les modèles récents équipés d’électronique avancée.
Un schema electrique d un alternateur mal interprété peut entraîner des erreurs de branchement, avec des conséquences parfois coûteuses.
Les bornes et connexions essentielles sur un alternateur
Un alternateur schéma met généralement en évidence plusieurs bornes clés :
- B+ : sortie principale vers la batterie
- D+ ou L : liaison avec le voyant de charge du tableau de bord
- Masse : assurée par le carter de l’alternateur
- IG, S ou COM : borne de commande ou de communication avec le régulateur ou le calculateur
Le branchement alternateur dépend directement de ces connexions. Une erreur de positionnement peut empêcher la charge ou provoquer des dysfonctionnements électriques.
Comment lire et interpréter un schéma d’alternateur
Lire un schéma électrique d’un alternateur nécessite de comprendre les symboles normalisés. Les lignes représentent les câbles, les repères indiquent les bornes, et les symboles spécifiques identifient le régulateur, la batterie ou le voyant de charge.
Pour approfondir, ne manquez pas notre article sur Fiabilité des moteurs Renault.
Un bon alternateur schéma permet de suivre le cheminement du courant depuis la production jusqu’à son stockage. Cette lecture est essentielle avant toute intervention afin de garantir un branchement conforme et sécurisé.
Branchement d’un alternateur : méthode pas à pas
Le branchement d’un alternateur doit être réalisé avec méthode et précision. S’appuyer sur un schéma d’alternateur fiable est la clé pour éviter toute erreur.
Matériel nécessaire pour brancher un alternateur en toute sécurité
Pour intervenir correctement, il est recommandé de disposer de :
A ne pas manquer : Fusibles Fiat 500.
- clés adaptées aux fixations,
- un multimètre pour contrôler la tension,
- le schéma électrique d’un alternateur correspondant au véhicule,
- des équipements de protection individuelle.
Un schema alternateur clair facilite chaque étape du montage et limite les risques.
Schéma de branchement d’un alternateur expliqué simplement
Le schéma de branchement d’un alternateur montre généralement un câble principal de forte section reliant la borne B+ à la batterie, ainsi qu’un ou plusieurs fils plus fins assurant l’excitation et le pilotage du régulateur. Ces connexions doivent être strictement respectées pour garantir une charge efficace.
Étape 1 : Débrancher la batterie pour éviter tout risque
Avant toute manipulation, il est impératif de débrancher la borne négative de la batterie. Cette précaution évite les courts-circuits et protège le circuit électrique. Aucun branchement alternateur ne doit être réalisé batterie connectée.
Étape 2 : Installer et fixer correctement l’alternateur
L’alternateur doit être positionné correctement sur son support. Les vis de fixation doivent être serrées au couple recommandé et la courroie correctement tendue. Une mauvaise fixation peut fausser les tests, même si le schéma alternateur est respecté.
Étape 3 : Raccorder les câbles selon le schéma de l’alternateur
Chaque câble doit être connecté à la borne correspondante, en suivant précisément l’alternateur schéma. Le câble B+ doit être parfaitement serré, et les connexions de commande correctement enclenchées. Un schema electrique d’un alternateur mal suivi est souvent la cause d’une absence de charge.
Étape 4 : Contrôles finaux et test de fonctionnement
Une fois le montage terminé, rebrancher la batterie et démarrer le moteur. À l’aide d’un multimètre, contrôler la tension aux bornes de la batterie. Une valeur comprise entre 13,8 V et 14,5 V confirme que le schéma d’alternateur et le branchement sont corrects.
Erreurs courantes lors du branchement d’un alternateur
Les erreurs sont fréquentes lorsqu’on ne respecte pas le schema alternateur spécifique au véhicule. Une simple inversion de fil peut provoquer des pannes électriques importantes.
Problèmes fréquents liés à un mauvais schéma d’alternateur
Parmi les problèmes les plus courants, on retrouve :
- inversion des bornes,
- masse insuffisante,
- câble de section inadaptée,
- mauvaise interprétation du schéma électrique d’un alternateur.
Ces erreurs entraînent souvent un voyant batterie allumé, une batterie qui ne se recharge pas ou une surtension dommageable pour l’électronique.
Types d’alternateurs et différences de schémas de branchement
Il existe plusieurs types d’alternateurs, chacun disposant de son propre alternateur schéma :
- alternateurs classiques à régulateur intégré,
- alternateurs pilotés par le calculateur moteur,
- alternateurs intelligents pour véhicules hybrides ou Start & Stop.
Plus la technologie est récente, plus le schema electrique d un alternateur est complexe, avec des connexions supplémentaires dédiées à la gestion électronique.
Conseils pratiques avant et après le branchement de l’alternateur
Avant le montage, comparer systématiquement l’ancien et le nouvel alternateur et vérifier la compatibilité du schéma d’alternateur. Après l’installation, contrôler régulièrement la tension de charge et l’état des connexions.
Un branchement alternateur réalisé dans le respect du schéma électrique d’un alternateur garantit une alimentation stable, une batterie préservée et une fiabilité optimale du système électrique.
